TRAZADO DE CURVAS TECNICAS

Trazado de óvalos

Construir un óvalo conociendo el eje mayor.

Primer método.

Dado el eje mayor AB, lo dividimos en tres partes iguales. Por sus divisiones trazamos dos circunferencias O1 y O2 de radio la tercera parte del eje AB, estas se cortan en los puntos O3 y O4.
O1, O2, O3 y O4 son los centros de los cuatro arcos que compondrán el óvalo. Los arcos de centro O1 y O2 tienen como radio la tercera parte del eje mayor y son tangentes a las trazadas con centro en O3 y O4, los puntos de enlace T2, T4, T1 y T3 de las circunferencias O1 Y O2 con O3 y O4 respectivamente están donde los segmentos unión de centros correspondientes corten a las circunferencias de centros O1 y O2. El radio de los arcos de centro O3 y O4 será por tanto la distancia existente entre ellos y sus correspondientes puntos de enlace (O3-T2).

Segundo método.

Dividimos en cuatro partes iguales el eje mayor dado AB obteniendo los centros O1 y O2 de dos de los arcos en sus divisiones intermedias. Con centro en los extremos Ay B dados y radios AO1 y BO2 trazamos dos arcos que se cortan en O3 y O4, centros de los dos arcos restantes. Los puntos de enlace se determinan uniendo los centros O1 y O2 con O3 y O4 y con estos quedan a su vez determinados los radios de los arcos de centros O3 y O4 (O3-T2).

Tercer método.

Dado AB, eje mayor, lo dividimos en cuatro partes obteniendo O1 y O2 en las divisiones más cercanas a A y B. Con centro en el punto medio del eje mayor, trazamos una circunferencia cuyo radio mida la cuarta parte de dicho eje que corta a la mediatriz de AB en O3 Y O4 centro de los arcos simétricos respecto de AB. Para determinar los puntos de enlace y radios de estos dos últimos arcos, unimos los centros correspondientes como en ejercicios precedentes.

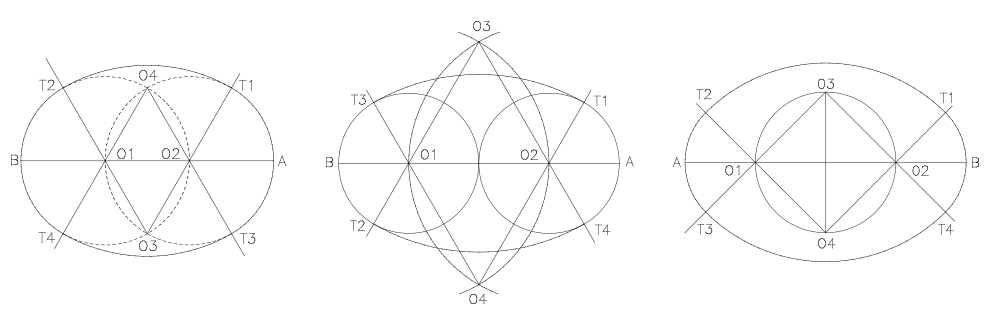

Construir un óvalo conociendo el eje mayor. 3 métodos.

Construir un óvalo conociendo su eje menor.

Los extremos del eje menor dado serán centros de dos de los cuatro arcos de este óvalo (O3 y O4) y cuyo radio será igual al propio eje menor. Trazamos una circunferencia auxiliar de diámetro igual al eje menor dado que cortará a su mediatriz en los puntos O2 y O1, centros de los dos arcos restantes. Los puntos de enlace se calculan uniendo centros y con ellos los radios de los arcos de centros O1 y O2, arcos que cortarán a la mediatriz del eje menor en A y B, extremos del eje mayor.

Construir un óvalo conociendo sus dos ejes.

Dado el eje mayor AB y el menor CD, trasladamos sobre la prolongación del menor, la magnitud del semieje mayor, obteniendo el punto E. Con centro en el extremo C, trazamos un arco de radio CE que corta al segmento CA en X. La mediatriz de XA determina en su intersección con el eje mayor el punto O1, centro de uno de los arcos, su arco simétrico tendrá su centro O2 también sobre el eje mayor, a igual distancia de O y en sentido opuesto. Los radios de estos arcos los determinan las distancias a los extremos correspondientes del eje mayor AB.
La mediatriz de XA determina asimismo en su intersección sobre el eje menor o su prolongación el centro O4 y por simetría con respecto al eje mayor queda determinado O3. Los puntos de tangencia y los radios de los arcos de centros O3 y O4 se determinan como en ejercicios anteriores.

Construir un óvalo inscrito en un rombo dado.

Este trazado se emplea asiduamente para sustituir, en perspectiva isométrica, la elipse por el óvalo.
Dado el rombo ABCD, trazamos desde los extremos de la diagonal menor, rectas normales a los lados del opuestos rombo obteniendo T1, T2, T3 y T4, puntos de enlace de los arcos de centros O1 y O2, situados en las intersecciones de las normales trazadas. C y D son los centros de los arcos restantes. Los radios de los arcos quedan determinados por las distancias de los centros a los puntos de enlace correspondientes (O1-T1).

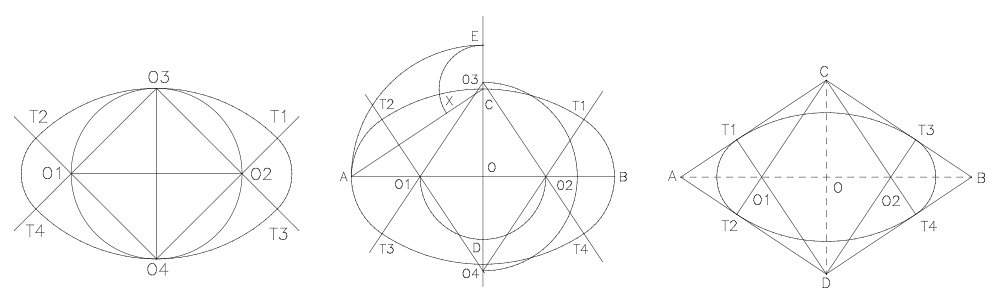

Construir un óvalo conociendo su eje menor, conociendo sus dos ejes e inscrito en un rombo dado.

Ovoide.

Es una curva cerrada y plana compuesta por dos arcos de circunferencia de igual radio, y otros dos de distinto radio, uno de ellos una semicircunferencia. Tiene un eje de simetría que contiene a los centros de los arcos desiguales. Se denomina diámetro en el ovoide al diámetro de la semicircunferencia normal al eje.

Trazado de ovoides.

Construir un ovoide conociendo su eje.

Dado el eje AB lo dividimos en seis partes iguales siendo las partes 2ª y 5ª los centros O1 y O2 de la semicircunferencia y arco desigual. Con centro en la 2ª división y radio 2B, trazamos un arco que corta en O3 y O4, centros de los arcos iguales, a la prolongación del diámetro. El radio de la semicircunferencia es O1-A y sus extremos T1 y T2 puntos de enlace. El radio del arco desigual de centro O2 es O2-B. Para determinar los puntos de enlace T4 y T3 unimos O4 y O3 con O2 cortando en su prolongación al arco trazado con centro en O2. Los radios de los arcos iguales son O4-T4 o O3-T3.

Construir un ovoide conociendo su diámetro.

Dado el diámetro AB, su mediatriz determinará la ubicación del eje. Trazamos la semicircunferencia con centro O1, punto medio de AB y radio O1A y trasladamos la magnitud de este radio sobre el eje a partir de O1 quedando así determinado O4, centro del otro arco desigual. Los propios extremos A y B del diámetro dado son los centros O3 y O4 de los arcos iguales de radio AB. A y B son asimismo los puntos de enlace T3 y T2 de la semicircunferencia con sus arcos adyacentes, determinaremos los puntos de enlace T1 y T4 y el radio del arco desigual de centro O4 mediante los segmentos que unen los centros O3-O4 y O2-O4 y su intersección con los arcos iguales.

Construir un ovoide conociendo su diámetro, su eje y el radio del arco desigual menor.

Siendo AB el diámetro, CD el eje y r el radio dados, trazamos una circunferencia de diámetro AB y trazamos su diámetro ortogonal y obteniendo C desde donde transportamos la magnitud del eje dada DC obteniendo D. Llevamos a partir de A y B y sobre el diámetro, la magnitud r del radio dado y desde D sobre el eje obteniendo O4 centro del arco desigual sobre dicho eje. Unimos los puntos obtenidos sobre el diámetro con O4 y trazamos las mediatrices de estos segmentos que cortan al diámetro o su prolongación en los centros O3 y O2 de los arcos iguales, de radios O3-B. Determinamos los puntos de enlace T1 y T4 uniendo O3 y O2 con O4 hasta cortar a los arcos iguales o al arco de centro O4 y radio r.

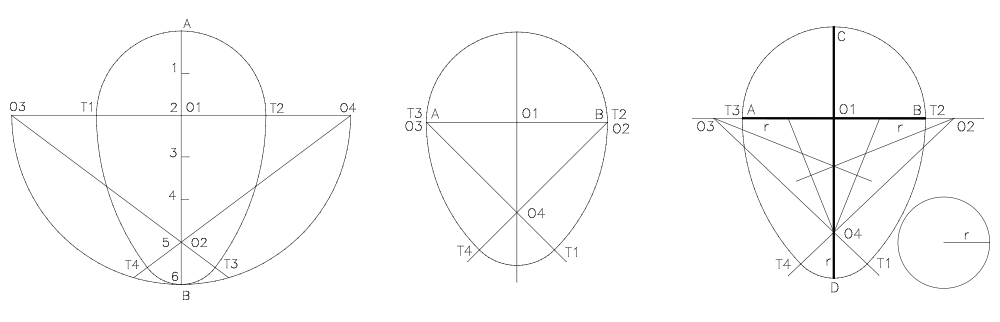

Construir un ovoide conociendo su eje, conociendo su diámetro y conociendo su diámetro, su eje y el radio del arco desigual menor.

Espirales.

Es la espiral una curva abierta y plana generada por el movimiento de un punto que se aleja de otro u otros fijos denominados centros. Puede estar constituida por arcos de circunferencia enlazados entre sí y de radios gradualmente mayores. Se denomina espira al fragmento de curva que describe el punto en una vuelta completa.
Las espiras contiguas distan entre sí una magnitud constante denominada paso.

Trazado de espirales.

Construcción de la espiral de dos centros conocido el paso.

Dados los dos centros A y B, se unen entre sí y se prolonga el segmento que determinan, esta recta será inicio y fin de los sucesivos arcos que determinan la espiral. La magnitud del paso es igual al doble de la magnitud del segmento AB.
Para trazarla, hacemos centro en A o B y describimos una semicircunferencia de radio AB que corta en C a la recta, cambiamos de centro (a B en la ilustración) y trazamos otra semicircunferencia con el mismo sentido y a continuación de la anterior, a partir de C, de radio BC y por tanto igual a P obteniendo en su intersección sobre la recta el punto D desde donde trazamos otra con centro en A y radio 3P/2 y así sucesivamente. Observaremos que el radio de las semicircunferencias aumenta P/2 en cada ocasión.

Construcción de la espiral de tres centros conocido el paso.

Construimos el triángulo equilátero ABC siendo la magnitud de su lado la tercera parte del paso dado P. A, B y C serán los centros de los sucesivos arcos. Prolongamos en un mismo sentido los tres lados del triángulo y hacemos centro en uno de los vértices, trazando un arco de radio P/3 (centro en A y radio AC), que corta a una de las prolongaciones en D (la primera prolongación interceptada BA). Con centro en el vértice adyacente en el mismo sentido que se trace el arco (B), se traza otro enlazado con el anterior y por tanto a partir del punto D hasta cortar a la prolongación siguiente y así sucesivamente. Los radios aumentan P/3 cada vez que trazamos un arco.

Construcción de la espiral de cuatro centros conocido el paso.

Dibujamos un cuadrado ABCD de lado P/4 siendo P el paso dado y procedemos de igual forma que en el ejercicio anterior. El radio de los arcos trazados aumenta P/4 en cada ocasión.

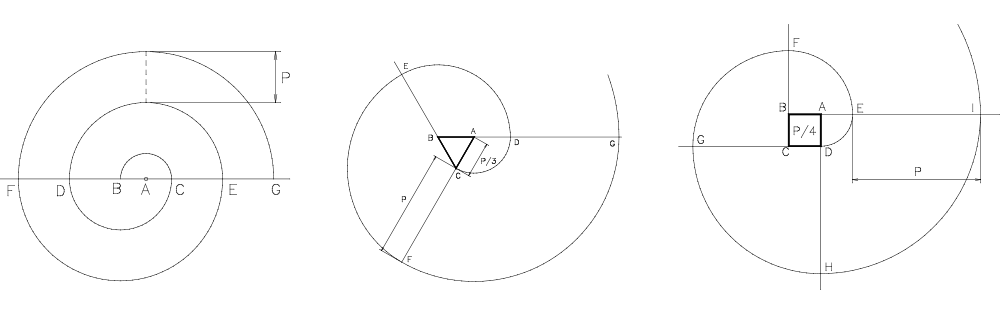

Construcción de la espiral de dos, tres y cuatro centros conocido el paso.
